カタログNo.B-009
ミニバックホー SK35SR～SK008
掘削・均し・埋戻しの作業から、掴み・吊り・破砕等々、様々な分野で使用できる多目的建設機械です。
利用条件
-
機体質量3t未満の建設機械を運転するには「車両系建設機械運転特別教育」修了者に限られます。
機体質量3t以上の建設機械を運転するには「車両系建設機械運転技能講習」修了者に限られます。
主要諸元
| 基本仕様 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | SK35SR-6 | SK30SR-6 | SK28SR-6 | SK20SR-6 | SK20SR-5V | SK17SR-5 | SK17SR-3 | SK10SR-3 | SK008 | |
| 標準バケット容量m3 | 山積 | 0.11 | 0.09 | 0.08 | 0.06 | 0.066 | 0.05 | 0.044 | 0.028 | 0.022 |
| 平積 | 0.07 | 0.06 | 0.06 | 0.04 | 0.047 | 0.035 | 0.025 | 0.02 | 0.016 | |
| 機械質量kg | 3,610 | 3,210 | 2,780 | 1,990 | 1,990 | 1,640 | 1,620 | 1,040 | 890 | |
| 機体質量kg | 2,860 | 2,560 | 2,180 | 1,490 | 1,495 | 1,300 | 1,250 | 820 | 705 | |
| 燃料タンク容量L | 42 | 42 | 42 | 27.5 | 28.5 | 20 | 22 | 12 | 9.7 | |
| a-最大掘削半径 mm | 5,350 | 5,200 | 4,840 | 4,140 | 4,270 | 3,810 | 3,890 | 3,200 | 2,830 | |
| a’-床面最大掘削半径 mm | 5,200 | 5,040 | 4,680 | 4,020 | 4,160 | 3,710 | 3,790 | 3,120 | 2,730 | |
| b-最大掘削深さ* mm | 2,970 | 2,800 | 2,590 | 2,270 | 2,440 | 2,200 | 2,150 | 1,800 | 1,500 | |
| c-最大掘削高さ* mm | 5,040 | 5,050 | 4,480 | 4,070 | 4,210 | 3,690 | 3,680 | 3,040 | 2,750 | |
| d-最大ダンプ高さ* mm | 3,650 | 3,640 | 3,090 | 2,780 | 2,650 | 2,630 | 2,650 | 2,260 | 1,950 | |
| e-最小ダンプ高さ* mm | 1,400 | 1,430 | 1,290 | 1,180 | 1,130 | 1,025 | 1,000 | 870 | 850 | |
| f-最大垂直掘深さ* mm | 2,470 | 2,370 | 2,270 | 1,870 | 1,900 | 1,850 | 1,660 | 1,500 | 1,260 | |
| g-最小旋回半径 mm | 2,150 | 2,190 | 2,190 | 1,670 | 1,800 | 1,535 | 1,560 | 1,300 | 1,180 | |

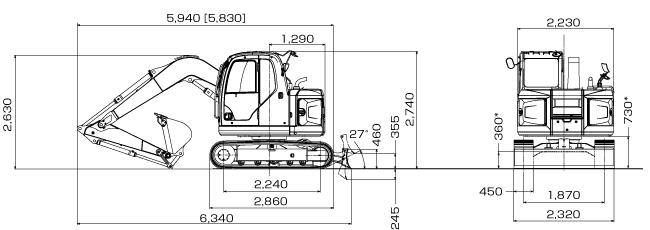

| 外形寸法 | ||||||||||
| 形式 | SK35SR-6 | SK30SR-6 | SK28SR-6 | SK20SR-6 | SK20SR-5V | SK17SR-5 | SK17SR-3 | SK10SR-3 | SK008 | |
| A | 1,530 | 1,530 | 1,530 | – | – | – | 990 | 830 | 680 | |
| B | 300 | 300 | 300 | 250 | 250 | 230 | 230 | 180 | 180 | |
| C | 1,400 | 1,250 | 1,250 | 1,130 | 1,160 | 1,050 | – | 820/650 | 660/500 | |
| D | 1,700 | 1,550 | 1,550 | 1,380 | 1,380 | 1,280/950 | 1,320/990 | 1,000/830 | 840/680 | |
| E | 4,820 | 4,730 | 4,510 | 3,890 | 3,915 | 3,450 | 3,420 | 3010 | 2600 | |
| F | 850 | 775 | 775 | 1,320 | 1,270 | 1,120 | 640 | 930 | 500 | |
| G | 2,510 | 2,510 | 2,510 | 2,400 | 2,410 | 2,370 | 2,350 | 1420 | 1390 | |
| H | 1,560 | 1,560 | 1,500 | 1,320 | 1,270 | 1,120 | 1,150 | 930 | – | |
| I | 2,160 | 2,160 | 2,160 | 1,890 | 1,890 | 1,525 | 1,560 | 1440 | – | |
| J | 2,640 | 2,640 | 2,580 | – | – | – | 1,890 | – | – | |
| K | 345 | 345 | 345 | – | – | – | – | – | – | |
| その他資料（PDFファイル） | ||||||||||
| メーカー資料 | SK35SR-6 | SK30SR-6 | SK28SR-6 | SK20SR-6 | SK20SR-5v | SK17SR-5 | SK17SR-3 | SK10SR-3 | SK008 | |
| ハイリーチクレーン仕様資料 | crane | |||||||||
| 基本仕様 | ||||||
|---|---|---|---|---|---|---|
| 型式 | SK30UR-6 | |||||
| 標準バケット容量m3 | 山積 | 0.07 | ||||
| 平積 | 0.06 | |||||
| 機械質量(kg) | 3000 | |||||
| 機体質量(kg) | 2190 | |||||
| 燃料タンク容量L | 42 | |||||
| – | 左最大オフセット | オフセット0 | 右最大オフセット | |||
| a-最大掘削半径 mm | 4,330 | 4,690 | 4600 | |||
| a’-床面最大掘削半径 mm | 4,210 | 4,570 | 4480 | |||
| b-最大掘削深さ mm | 2,510 | 2,880 | 2780 | |||
| c-最大掘削高さmm | 5,100 | 5,410 | 5330 | |||
| d-最大ダンプ高さ mm | 3,690 | 4,000 | 3920 | |||
| e-最小ダンプ高さmm | 1,560 | 1,870 | 1790 | |||
| f-最大垂直掘深さ mm | 2,030 | 2,390 | 2300 | |||
| g-最小旋回半径 mm | 1,030 | 840 | 1050 | |||
| ｈ-同上時高さ mm | 3,740 | 4,050 | 3970 | |||
| メーカー資料 | SK30UR-6 | |||||
